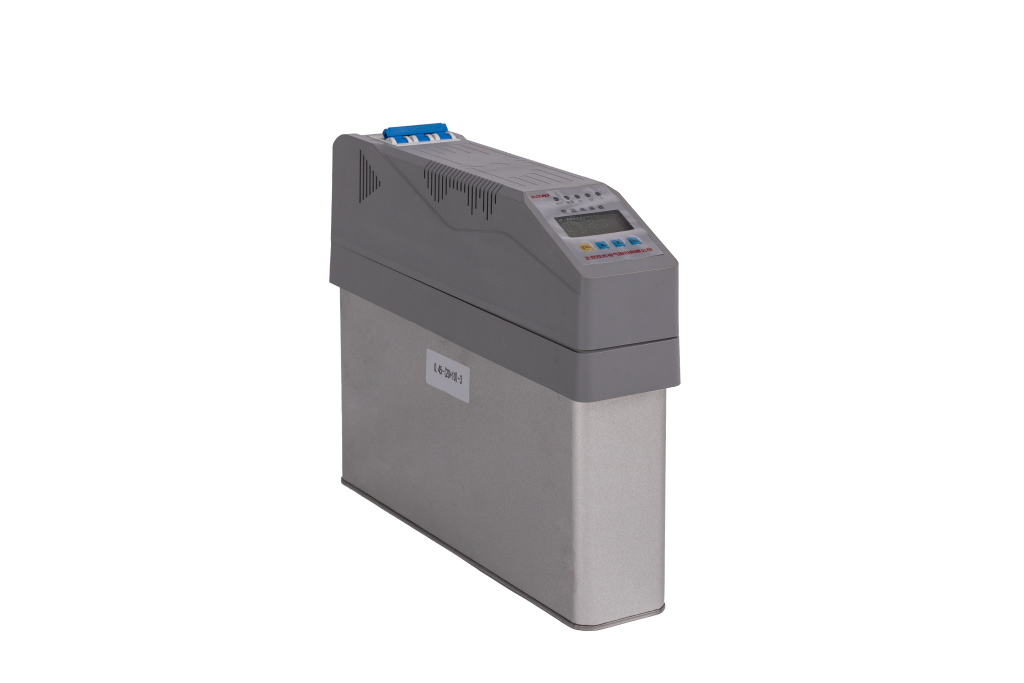

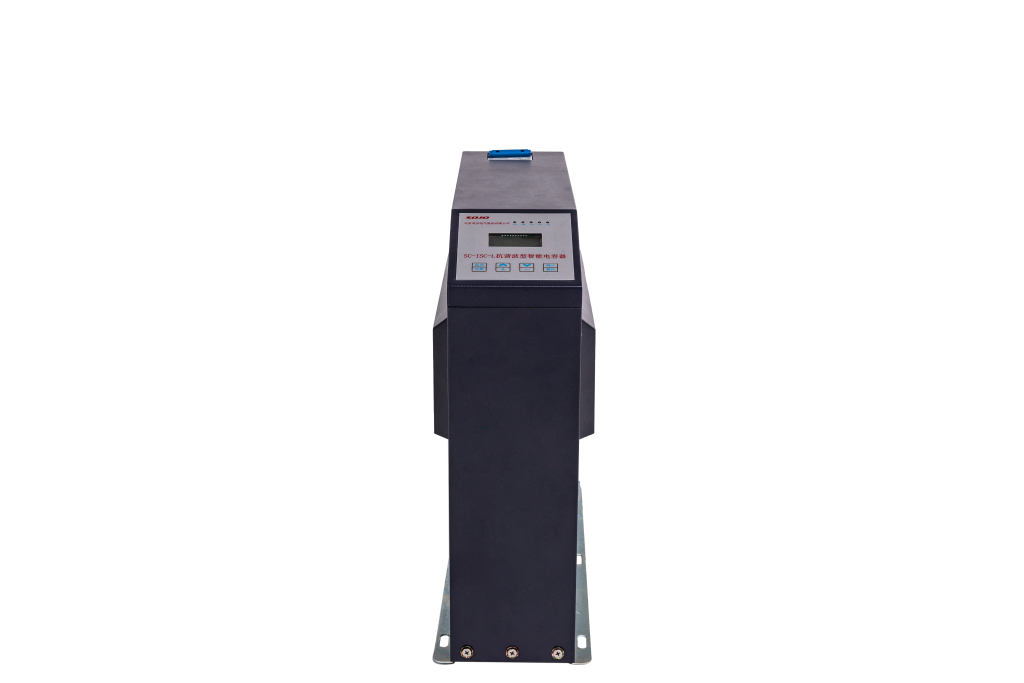

SC-ICM智能電容測控模塊與0.2-0.4kV低壓電容器配套使用，它由CPU測控單元、電容投切復合開關組成。共補型與兩組(△型)，抗諧波共補型與一組(△型)，分補型與一臺(Y型)低壓電力電容器組成一個獨立完整的智能補償單元。由SC-ICM系列智能電容測控模塊和電容器組成的低壓無功補償成套裝置具有補償方式靈活(共補和分補可任意組合)、安裝維護方便、保護功能強、裝置體積小、補償效果好、功耗低、可靠性高等特點，滿足用戶對無功補償要求，切實達到提高功率因數、改善電壓質量、節能降損的實際需求。
產品型號
型號 型號說明
SC-ICM-F02 分補控制模塊
SC-ICM-G02 共補控制模塊
SC-ICM-F-L02 抗諧波型分補控制模塊
SC-ICM-G-L02 抗諧波型共補控制模塊
產品功能
1、測量計算功能
?采集低壓母線電壓、電流，計算有功、無功、功率因數、電壓電流諧波總畸變率等參數；
? 采集每組/相電容器電流，計算電容電流有效值（選配）；
? 采集電容器內部溫度；
? 采集電抗器內部溫度（抗諧波型）。
2、實時數據顯示
通過外接筆端式液晶屏和指示燈，能顯示電網的實時運行數據、電容器的投切狀態、模塊的運行狀態和異常狀態指示。多臺聯網下，各機同步顯示同類數據。
3、參數設置
通過外接液晶屏和按鍵，可修改計算、無功控制、報警等參數。
4、無功補償功能
根據低壓系統運行參數，按照目標功率因數、無功、電壓上下限值進行無功補償控制算法運算，決定各組/相電容器的投切。
5、電容保護功能
主機保護功能
? 過壓保護：當系統電壓超過電容過壓保護限值，逐組切除所有電容器；
? 欠壓保護：當系統電壓超過電容欠壓保護限值，逐組切除所有電容器；
? 缺相保護：當系統缺相時，逐組切除所有電容器；
? 短路保護：當電容器內部發生短路，智能電容器測控模塊的空氣開關跳開；
? 過流保護：當電容器內部發生過流，該組電容器切除；
? 溫度保護：當電容器/電抗器溫度超過溫度整定值或測量回路異常時，該組電容切除。
6、自動組網功能
? 自由組網
多臺智能電容器并聯使用時，自動組網并產生一臺智能電容器作為主機承擔智能無功補償控制器的功能，根據網絡內各智能電容器的工作狀態優化調度，控制電容器投切。若主機退出運行，則剩余智能電容器重新組網產生新主機并重復以上過程。
? 有序組網
多臺智能電容器并聯使用時，通過設置網絡中的智能電容器物理地址進行組網。網絡中的智能電容器的物理地址不為0，且不重復時，按此物理地址組網，地址最小的為主機。
技術指標
1、滿足的技術標準
《DL/T 842 低壓并聯電容器裝置使用技術條件》
《GB/T 22582 電力電容器 低壓功率補償裝置》
《GB/T 15576 低壓成套無功功率補償裝置》
2、應用環境條件
? 環境溫度：-25℃～55℃
? 相對濕度：40℃，20%-90%
? 海拔高度：≤2000m
3、電氣安全
? 主回路絕緣強度：試驗電壓2500V(1min)；
? 保護電路連續性：所有接地的元件與接地螺釘間有可靠的電氣連接；
? 安全防護：裝置的殼體、可能帶電的金屬件及要求接地的電器元件的金屬座與接地螺釘間有可靠的電氣連接；
? 防護等級：IP30；
? 采樣、控制電路防護：裝置內置采樣控制的電流回路使用專用的接線端子，電路一端有可靠接地；
4、電源條件
? 額定電壓：AC230V/AC400V
? 電壓偏差：±20%
? 工作頻率：50±1.5Hz
? 電源波形：總畸變率≤5％
? 功率消耗：≤3VA
5、測量誤差
? 電壓、電流：1%
? 功率：2%
? 功率因數：±0.01
? 溫度：±1℃
6、保護時間
? 閉鎖時間：5-60S
? 電容器切除時間：1S
7、無功補償參數
? 聯網電容器最大臺數：32臺
