SC(B)10/11系列環氧澆注干式變壓器是用帶填料的F級環氧樹脂混合料，經真空薄膜脫氣后，在真空和壓力下，薄層澆注內外表面放在玻璃絲成型網增強的高低壓線圈，呈一種機械強度、電氣強度、耐熱程度很高的干式變壓器。是城市電網改造的優秀產品，特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、實驗室、車站、碼頭、機場、組合變電站等要求阻燃、防爆、防潮的重要場所。

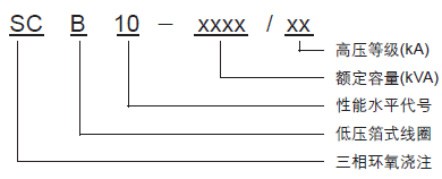

型號及其含義：
產品特點：
? 抗短路能力強、損耗低、空載電流小、耐沖擊力強、局部放電量低、噪聲小，散熱能力強。
? 我公司生產的產品性能參數均優于GB和IEC標準。
? 安全、難燃、防火、無污染，可直接安裝在負荷中心。
? 免維護、安裝便捷、綜合運行成本低。
? 可靠性高、機械強度高。
? 抗震能力強。
? 防潮、抗腐蝕。
? 過載能力強，在無風冷的情況下可以120%負荷長期運行。
? 適用于：人口密集，場所狹窄的市區變電站。
產品正常使用環境
海拔高度≤1000m；
環境溫度：
最高溫度：40℃；
最低溫度：-25℃（戶外干式變壓器）；
最低溫度：-5℃（戶內干式變壓器）；
最高月平均溫度：30℃；
最高年平均溫度：20℃；
周?chē)諝庀鄬?duì)濕度應低于93%，線圈表面不應出現水滴；
三相變壓器的三相電源電壓應近似對稱；
電源電壓波形應近似于正弦波。
20kV系列
SC(B)10三相環氧澆注干式電力變壓器
| 型號 | 額定 容量 (kVA) |
電壓組合 (kV) |
聯結 組標 號 |
空載 損耗 (W) |
負載 損耗 (W) |
變壓 器重 量 |
參考尺寸 (mm) L*W*H |
外殼尺寸 (mm)L*W*H |
變壓器 帶外殼 總重 |
阻抗 電壓 高壓 (%) |
|
| 高壓 (%) H.V. |
低壓 L.V. |
||||||||||
| SC10-50 | 50 | 20,22 24 ±2× 2.5% |
0.4 | Dyn11 Yyn0 |
340 | 1230 | 600 | 1050*700*950 | 1600*1300*2200 | 800 | 6 |
| SC10-100 | 100 | 540 | 1990 | 900 | 1100*700*1200 | 1600*1300*2200 | 1100 | ||||
| SC10-160 | 160 | 670 | 2470 | 1100 | 1200*800*1200 | 1600*1300*2200 | 1300 | ||||
| SC10-200 | 200 | 730 | 2940 | 1200 | 1250*800*1250 | 1800*1350*2200 | 1400 | ||||
| SC10-250 | 250 | 840 | 3420 | 1500 | 1300*800*1280 | 1800*1350*2200 | 1700 | ||||
| SC10-315 | 315 | 970 | 4080 | 1700 | 1400*940*1280 | 1800*1350*2200 | 1950 | ||||
| SC(B)10-400 | 400 | 1150 | 4840 | 1800 | 1450*940*1300 | 2000*1400*2200 | 2050 | ||||
| SC(B)10-500 | 500 | 1350 | 5790 | 2200 | 1450*940*1340 | 2000*1400*2200 | 2450 | ||||
| SC(B)10-630 | 630 | 1530 | 6840 | 2250 | 1500*940*1480 | 2000*1400*2200 | 2500 | ||||
| SC(B)10-800 | 800 | 1750 | 8260 | 2500 | 1540*940*1510 | 2150*1450*2200 | 2750 | ||||
| SC(B)10-1000 | 1000 | 2070 | 9780 | 2940 | 1580*940*1730 | 2150*1450*2200 | 3200 | ||||
| SC(B)10-1250 | 1250 | 2380 | 11500 | 3290 | 1580*940*1760 | 2300*1500*2200 | 3800 | ||||
| SC(B)10-1600 | 1600 | 2790 | 13800 | 4240 | 1860*1190*1800 | 2400*1550*2200 | 4550 | ||||
| SC(B)10-2000 | 2000 | 3240 | 16300 | 5200 | 1910*1190*1900 | 2600*1600*2200 | 5500 | ||||
| SC(B)10-2500 | 2500 | 3870 | 19300 | 6020 | 2000*1190*2000 | 2600*1600*2200 | 6400 | ||||
